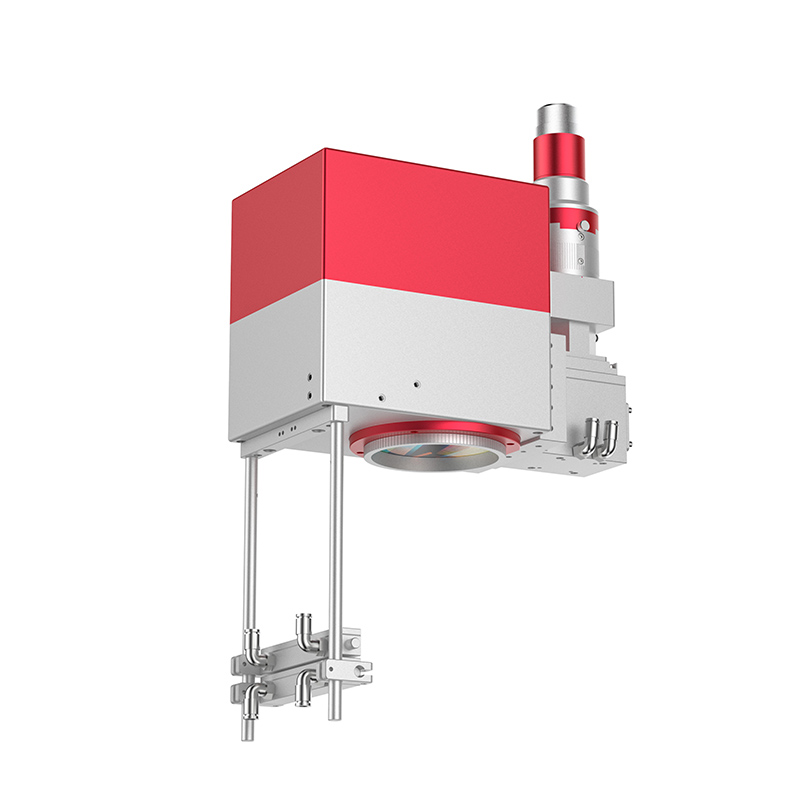

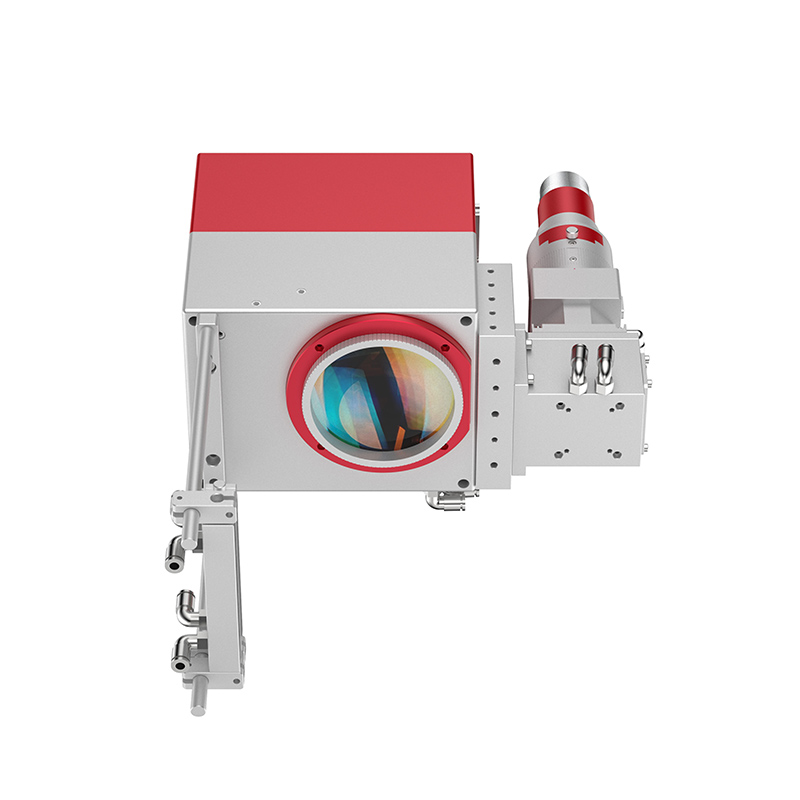

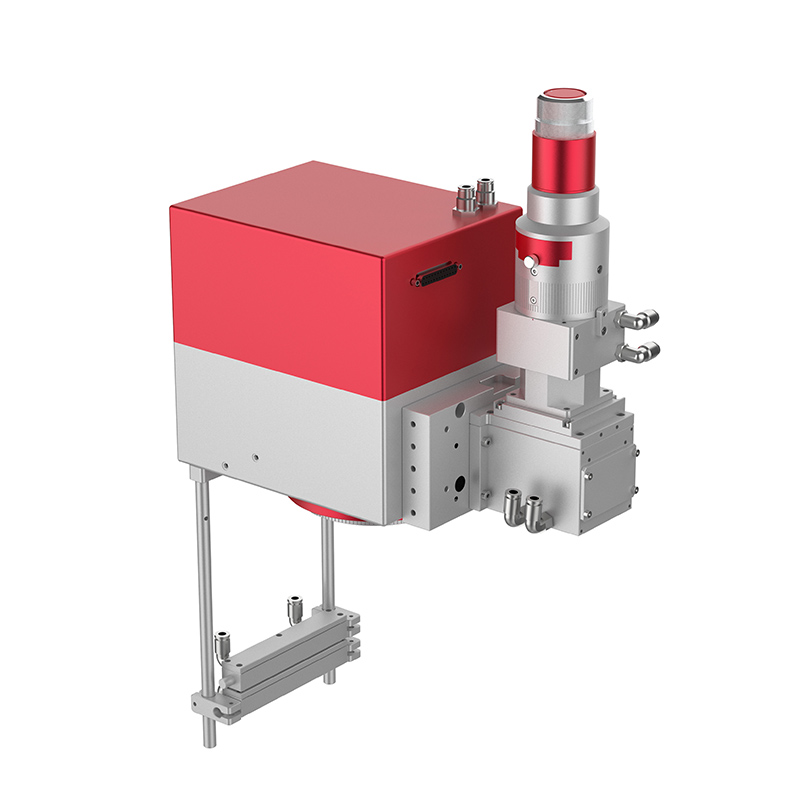

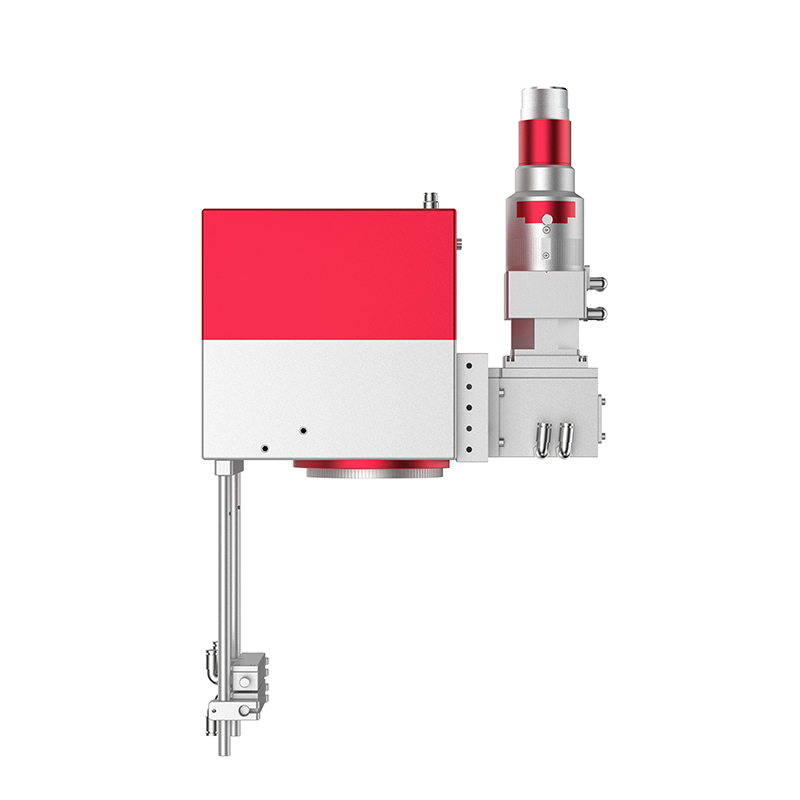

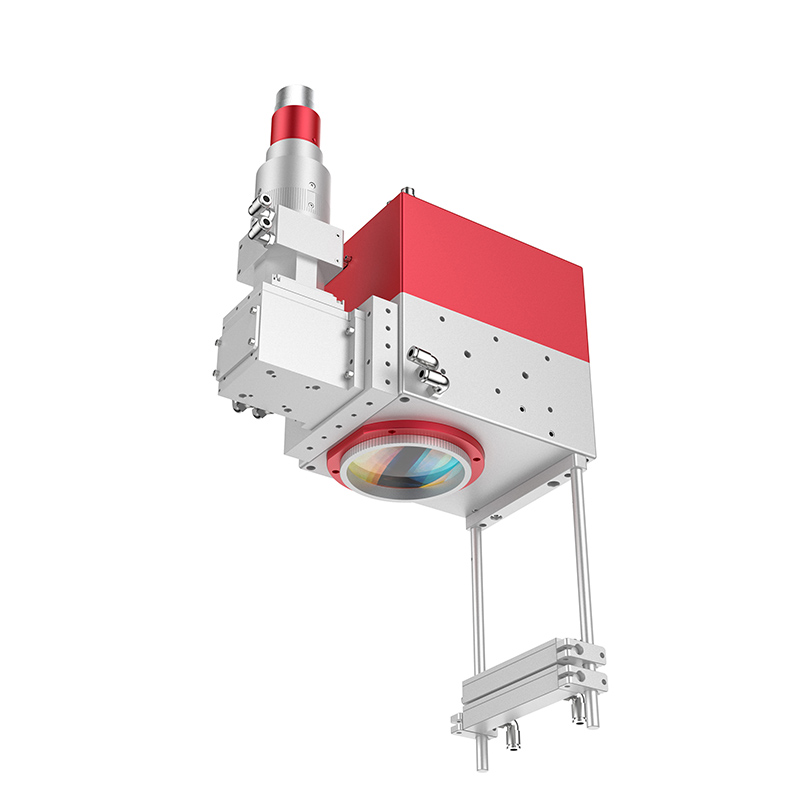

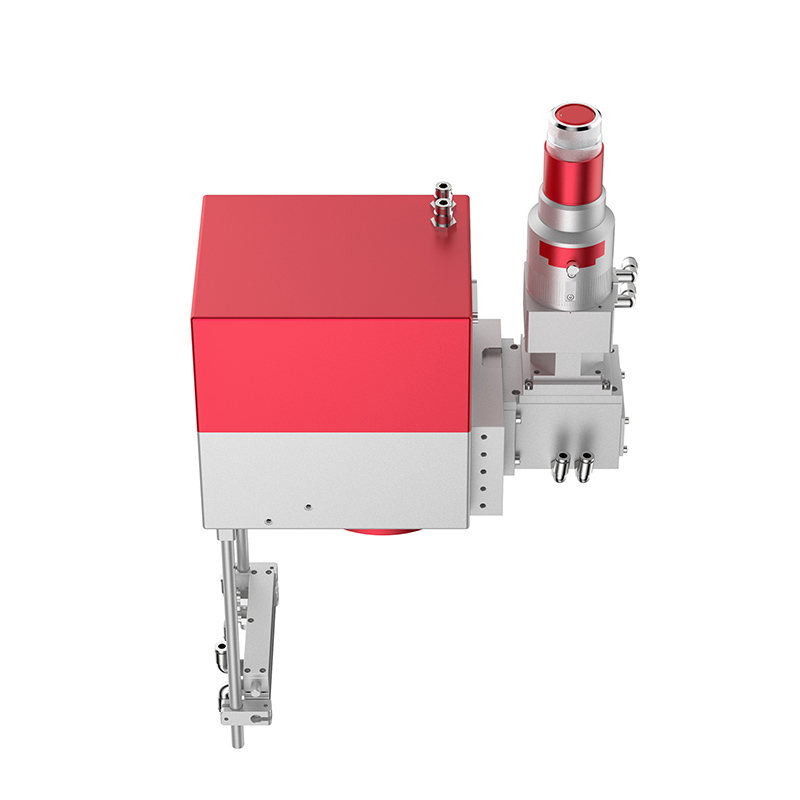

3000W~8000W 大幅面清洗振镜套件

● 大幅面
清洗范围大，最大支持1000mmx1000mm，满足大型工件高效清洗需求。

● 高功率
采用特殊定制的高功率光学镜片组件，结合高效水冷结构和多级温度保护，可稳定承受高达12000W的连续激光功率，轻松应对各种顽固污渍。

● 高效率
配备高速高功率水冷电机、高速驱动器及高效水冷场镜，清洗速度快、效率高，同时保证系统运行的稳定性。

● 高稳定
采用多级抗于扰设计和多级闭环控制算法，有效抵御电磁于扰和机械振动;机身达到IP6级防尘标准，确保振镜在严苛环境中长时间稳定运行。
+86 13697422619
留言咨询
产品信息


典型应用

⾮常适合高速度、高强度、复杂工况条件下的连续激光清洗，主要装载于XYZ运动平台或机械⼿等⾃动化场景，能满⾜连续工作时间⻓，工作环境湿度大，清洗效率快等要求。




技术参数

中文名称

ZB2DFHSC20GW1064

ZB2DFHSC25GW1064

ZB2DFHSC30GW1064

支持波长

1064nm

1064nm

1064nm

振镜入射光斑

20mm

30mm

30mm

扫描角度

±0.35rad

±0.35rad

±0.35rad

非线性度

<0.5mrad

<0.5mrad

<0.5mrad

常规跟踪误差时间

0.4ms

0.5ms

0.55ms

角速度

<190 rad/s

<155 rad/s

<130 rad/s

最大承受功率(1064nm)

3000W

6000W

8000W

清洗范围mm

<1000

<1000

<1000

重复定位精度(RMS)

<3urad

<3urad

<3urad

轴长时间漂移(1)

<0.1mrad

<0.1mrad

<0.1mrad

冷却方式

Water-cooling

Water-cooling

Water-cooling

供电电源

±24V/14.6A

±24V/14.6A

±24V/14.6A

输入信号协议

XY2-100

XY2-100

XY2-100

工作温度

25±10(℃)

25±10(℃)

25±10(℃)

存储温度

-10 to 60°

-10 to 60°

-10 to 60°

外形尺寸(mm)

110x79x280

200x197x158

200x197x158
